枕木

Sleeper

Updated 26,July 2002

枕木的主要功用與種類

枕木（或稱軌枕）承墊於鋼軌之下，作用是保持兩軌條間之一定

距離和方位，並阻止軌條因列車行駛壓力而被拖動，以及將鋼軌

所承受的重量，平均分配於道碴（碎石）上。

現時香港鐵路所使用的枕木普遍為預應力鋼筋混凝土枕（俗稱

PC枕）及木枕，它們的特式如下﹕

傳統木枕

優點 : 能用作製造木枕的木材種類甚多（現時本港鐵路上多採用

強度較高和較耐用的柚木和橡木作為製造枕木的木材），而且製

造容易及價錢便宜。另外，木枕富有韌蝕，比其他軌枕更能吸收

列車行駛所產生的重量而不易斷裂。

缺點 : 木枕容易腐朽，原因多來自蟲害、環境和氣候的影響，而

且木枕上的道釘孔會因使用日久而鬆弛，所以一般的木枕最多只

有十數年的壽命。現時本港所使用的枕木，均經過防蟲處理，以

杜絕蟲害和延長使用年限。但因木枕的強度始終不足以承受長軌

帶來的巨大應力，加上其壽命遠遠不及PC枕，所以木枕現時也只

會應用在臨時軌道或需承受較大震盪的道岔枕木上。

預應力鋼筋混凝土枕

優點 : 因為混凝土不會腐朽，所以壽命比木枕長。另外，PC枕的

自重大，能有效地防止鋼軌爬行，並增加軌道的穩定性，而且PC

枕能夠承受長軌所帶來的巨大應力。

缺點 : PC枕的造價高昂，而且笨重，所以搬運不便。另外，若軌

道常有重載列車行駛的話，會使PC枕容易斷裂。

PC枕的實際應用情形

PC枕的製造 : 它為 PC (Prestressed Concrete) 的一種，利用預施拉

力的鋼筋以承受重壓，為現代土木工程的重要技術，製造方法是

先將鋼筋置於模板中並將其中一端固定，然後用機器在另一端施

加拉力。當拉力到達一定程度後，再注入混凝土，待混凝土凝固

後便告完成。值得一提的是，預施在鋼筋上的應力會使它輕微向

下彎曲，所以PC枕在兩軌之間的表面是凹下的，以遷就鋼筋的形

狀。

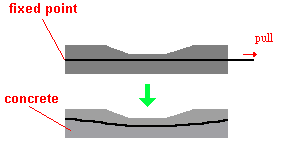

PC枕製作圖解

PC枕擁有高強度的原因

當枕木受列車行駛壓力時，PC枕上層的鋼筋會受著拉力，下層的

混凝土則受著壓力，若上層鋼筋已被施加拉力，則其必會產生一

種使自己縮短的反作用力，此時列車所帶來的拉力便會被抵消，

故此PC枕便能夠擁有更大的強度了。
